Objectif
L'objectif de ce cours est
de faire connaître à ses étudiants
- les composants et principes majeurs de fonctionnement
d'un ordinateur ou d'un réseau d'ordinateurs, depuis
l'électronique (transistors, ...) jusqu'à la programmation,
- les critères principaux d'évaluation de performance
(capacité, rapidité, ...)
- les termes français et anglais relatifs à tout ceci.
Pile des objects/processus nécessaires au
traitement automatique de l'information :
- programmes applicatifs
- systèmes d'exploitation et réseaux (ex partie 5 du cours)
- langages, interpréteurs et compilateurs (partie 2)
- microprocesseurs (parties 2 et 4)
- circuits (partie 3) et encodage de l'information (partie 1)
- portes logiques (parties 3 et 4)
- diodes et transistors (partie 4)
Une bonne part des graphiques de ce cours reprennent ceux du livre
"Architecture et technologie des ordinateurs" de P. Zanella, Y. Ligier et E. Lazard
(616 pages ; ISBN: 978-2-10-078459-2 ; dernière édition : 2018).
La plupart des définitions de ce cours sont dérivées de ce livre et, souvent, centralisent
des informations éparses dans ce livre (afin de simplifier l'accès à ces informations et
d'accélérer la compréhension des notions définies).
La bibliothèque universitaire contient plusieurs livres sur l'Architecture des Ordinateurs,
e.g. quelques uns de Philippe Darche.
Ce cours est un préalable nécessaire à de nombreux autres cours
→ il nécessite de comprendre beaucoup de termes (ceux en caractères gras)
et les techniques de résolution de problèmes vus en cours et TD.
Ce cours est organisé comme une suite intuitive de définitions
→ plus de précision et facilite la compréhension et mémorisation
→ pour ces buts, ces définitions doivent être relues périodiquement
(les évaluations nécessitent une bonne compréhension,
toute tentative de "par-cœur" est contre-productive)
→ ce cours prépare à de nombreux autres cours et n'a lui-même pas d'autres
pré-requis que des notions mathématiques élémentaires (cf. page 3).
Lire les liens pointés dans ce cours est important – et cela sera donc aussi testé
dans la mesure du possible – mais, au moins pour les évaluations, vous n'avez
pas besoin de lire d'autres documents (pages Web, livres, cours, ...) que
ceux pointés dans ce cours.
Vous (étudiant) devez venir à chaque TD en ayant étudié le cours(ceci sera testé), en ayant préparé le TD (i.e., avoir tenté de résoudre les exercices),
et avec une version (papier ou sur ordinateur) du cours et du TD.
Si ce n'est pas le cas, l'intervenant pourra vous exclure du TD.
Pour chaque définition ou technique que vous ne comprenez pas, vous devez
tout d'abord chercher à comprendre par vous-même (via un dictionnaire, le
Web ou d'autres passages du cours) puis en posant des questions (dès que
possible mais pas par e-mail ; pour des questions sur un CM, faites-le avant
le début de la "petite évaluation de début de TD" sur ce CM) ;
signaler ce que vous pensez être une ambiguïté ou autre problème dans
le cours (→ points bonus).
Ceci fait partie du rôle de l'étudiant car, souvent, un enseignant
ne peut deviner ce que l'étudiant ne comprend pas si celui-ci ne l'exprime pas.
Le rôle d'un enseignant est
de vous aider à apprendre (→ donc de vous fournir un cours
précis et structuré et de répondre à vos questions),
de vérifier que vous apprenez suffisamment, et
de vous entraîner à répondre – ou, plus généralement,
exposer des informations – de manière précise, organisée et convaincante.
Chaque heure de cours ou de TD doit entraîner entre 1/2 heure et 4h de travail personnel
(4h selon la fin de ce document de l'UFR ST pour les licences), e.g. :
- relectures+auto-tests de CMs (pour optimiser la compréhension et la rétention,
relire le soir même, puis 2 ou 3 jours après, puis la semaine suivante) et des
pages Web pointées (vous devez avoir compris leur contenu !),
recherches dans un dictionnaire de chaque mot non compris, etc.
- préparation des TDs, compréhension des corrigés, entraînement aux
QCMs en temps limité, etc.
Vous devez maîtriser les notions mathématiques élémentaires d'un bac général incluant
une spécialité en mathématiques (et
la spécialité NSI ; ce sont des pré-requis
indiqués sur Parcoursup pour cette Licence d'informatique), au minimum
pour les 3 points indiqués ci-dessous (avant les TD, (re-)voyez les notions
sous-jacentes, e.g. les exponentielles
sur Wikipedia ou
sur Wikiversity) :
effectuez là en allant sur la page Moodle du cours puis, dans cette page Moodle,
en cliquant sur "ao1wooclap" (si Wooclap à un problème, une version sur Moodle sera utilisée).
Quel est le résultat de ( ( sqrt(log2(216)) / 2-1 ) / 20) * 23*-2 ?
(remarque : les questions sur Wooclap – dont cette question – peuvent être
légèrement différentes de celles qui sont affichées dans les support de cours)
Notes / rappels :
- chaque question Wooclap vous permet d'évaluer tout de suite si vous
n'avez pas compris une notion, n'êtes pas à niveau, ... ; votre succès ou
pas à une question a extrêmement peu d'influence sur votre note finale
- dans ce cours (CMs, TDs, tests), les calculatrices sont inutiles et interdites !
1. Définitions générales
Dans ce cours, la possibilité de contracter le corps d'une définition a au moins 2 avantages.
essayer de retrouver la définition relative d'un terme
est non seulement un moyen plus efficace de la mémoriser que de relire la définition
mais aussi un moyen de tester sa compréhension (et donc mémorisation) de cette définition
(encore une fois : toute tentative de "par-cœur" est contre-productive) ;
si, lorsqu'une définition est bien sue/comprise, elle est "dé-contractée",
celles qui restent contractées sont celles qu'il reste à re-réviser.
Cela aident les étudiants qui ont du mal à se focaliser sur une portion de texte
si celle-ci a du texte autour, même si le texte est structuré
(une analogie pourrait être "avoir du mal à se focaliser sur un seul arbre dans une forêt")
→ la contraction de texte leur évite
- d'avoir à utiliser du papier pour masquer le texte autour de la portion en question,
ou
- de copier-coller cette portion dans un autre fichier.
E.g. (latin: exempli gratia) :
"par exemple".
I.e. (latin: id est) :
"c'est-à-dire".
* : "multiplie"
(dans ce cours, "multiplie" sera représenté par "*",
et "*" représentera toujours "multiplie").
Information :
données numériques (e.g., 314) ou
symboliques (e.g., Vrai, Très chaud, Rouge, "Un chat est sur une table, ...),
e.g., données multimédia.
Numérisation :
représentation d'une donnée avec un nombre
(i.e. un code numérique ou non numérique).
Méthodes de numération :
méthodes pour écrire des nombres.
Informatique [I.T. : Information Technology] :
(terme issu de la contraction de "information" et "automatique")
science du traitement de l'information.
Ordinateur [computer] :
machine capable d'exécuter des programmes.
Programme :
suite d'instructions arithmétiques ou logiques ou de contrôle
(ces dernières définissent l'ordre d'exécution d'autres instructions).
système aidant la réalisation de tâches/décisions et composé de
matériels [hardware] (ordinateur, périphériques, ...),
logiciels [software],
information (données ou bien
connaissances)
et personnes.
1. Définitions générales
Chiffres [digit] :
symboles formant les nombres, e.g., 28 est formé des symboles 2 et 8.
Représentation en base 10 (décimale) :
avec 10 symboles différents (e.g., chiffres de 0 à 9).
Représentation en base 2 (binaire) :
avec 2 symboles différents
(e.g., 0 et 1, vrai et faux, ouvert et fermé, 0 volt et 5 volts).
Avantages :
- de nombreux systèmes ont deux états
(en électronique, optique, ...)
- facile à distinguer et à manipuler.
Bit (contraction de "binary digit") : 0 ou 1.
N'utilisez pas l'abréviation "b" car "octet" [byte] (8 bits) est abrévié par
"o", "B" ou "b" (d'où l'ambiguïté). Dans ce cours, "bit" n'est jamais abrévié.
Octet [byte] :
ensemble de 8 bits. Abréviation : o(ctet) ou b(yte).
Dans ce cours, "bit" n'est jamais abrévié.
Implémenter (une idée/technique) :
réaliser un artefact (machine ou programme)
mettant en œuvre cette idée/technique.
Incrémenter (d'un nombre N une variable ou un compteur) :
ajouter N à cette variable ou à ce compteur.
2. Historique
Vous n'avez pas à vous souvenir des dates exactes (ce serait du "par cœur")
mais vous devez avoir compris ce à quoi chaque terme réfère.

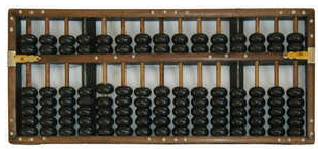

Préhistoire : calcul avec des cailloux (latin : calculi) ou
des doigts (latin : digiti)
Diverses bases :
10 (doigts), 12 (heures), 60 (temps, angles), 7 (musique), ...
Page à lire : https ://fr.wikipedia.org/wiki/Système_sexagésimal
Page intéressante mais qu'il n'est pas obligatoire de lire : 1
Numération positionnelle :
chaque chiffre a un poids dans une base, e.g.,
1803 = 1*103 + 8*102 + 0*101 + 3*100
= 1*1000 + 8*100 + 0*10 + 3*1
→ nécessite le chiffre 0 (inventé/connu par certains
savants et commerçants indiens et arabes 2 siècles après J.C. ;
adopté par certains Européens au 11ème siècle)
1632 : invention de la règle à calcul (Oughtred)
et Francis Bacon invente le premier codage de l'alphabet

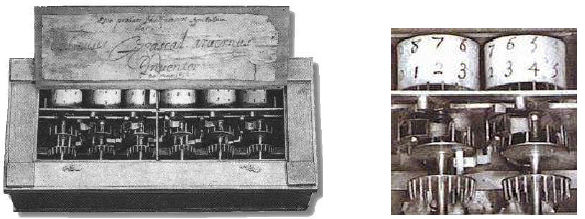

1642 : Blaise Pascal créé la Pascaline qui additionne et
soustraie des nombres de 6 chiffres
(roues codeuses + notion de décalage des retenues)
1673 : Leibniz étend la Pascaline pour les 4 opérateurs (+, -,*,/).
Il invente aussi le système binaire moderne ainsi que le calcul différentiel
et intégral
1805 : Joseph Jacquard utilise des cartons troués (1ères cartes perforées)
pour "programmer" les métiers à tisser
2. Historique
1833 : Charles Babbage débute la conception théorique de la
Machine Analytique (→ 4 opérations arithmétiques de base) puis de la
Machine Analytique, 1er modèle de calculateur programmable :
- 4 parties : mémoire, unité de calcul,
entrée (lecteur de cartes perforées), sortie (perforation)
- 4 opérations arithmétiques, test et branchement conditionnel
→ en 1840, Ada Augusta Byron (fille du poète Lord Byron) invente et
écrit les premières itérations successives (-> algorithme;
1ers programmes informatiques non exécutés)
1854 : Georges Boole publie l'algèbre booléenne
(calcul sur les valeurs booléennes : Vrai et Faux)
1890 : Hermann Hollerith construit un calculateur de statistiques à
cartes perforées, l'utilise pour le recensement américain, et
fonde la Tabulating Machines Company qui devient IBM en 1924
1904 : John Fleming invente la diode
(le premier tube à vide)
1938 : conception de la Machine de Turing qui
modélise/formalise les principes élémentaires du
fonctionnement de toute machine et de toute opération mentale
1940 : invention du circuit imprimé
(plaquette comportant des pistes pour relier les composants)
1920-1944 : calculateurs électro-mécaniques avec relais ou tubes
(~ implémentations de "machines de Babbage")
2. Historique

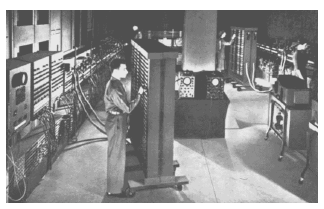

début 1945 : ENIAC, 1er calculateur électronique programmable mais
nécessitant de rebrancher des centaines de câbles pour chaque calcul
car sa mémoire interne était trop petite; 1ers "bogues" (→ bug = insecte)
Le terme "calculateur électronique programmable" n'est pas utilisé
pour référer – entre autres – aux ordinateurs, il est utilisé pour référer aux
"ancêtres des ordinateurs" qui étaient déjà des calculateurs électroniques
programmables, e.g. l'ENIAC. Page qu'il n'est pas obligatoire de lire : 1
fin 1945 : EDVAC, 1er véritable ordinateur (→ programme en mémoire)
→ en 2025, l'ordinateur a 80 ans !
fin 1945 : publication de la machine de von Neumann :
unité arithmétique et logique (UAL) + unité de commande +
mémoire centrale + unité d'entrée + unité de sortie
1947 : invention du transistor (Bell Telecom)
1949 : EDSAC, 1er véritable ordinateur suivant la
"machine de von Neumann" (mais on peut considérer que
l'ENIAC avait aussi un tel modèle)
1950-1960 : ordinateurs de 1ère génération (électrique), basés sur des
tubes à vides ; 1ères mémoires de masse (mémoires magnétiques,
accès séquentiel)
1960-1970 : 2ème génération (électronique), basés sur des transistors ;
mini-ordinateurs ; disques durs (accès direct);
1ers SGBDs [DBMSs] (système de gestion de bases de données) ;
1ers circuits intégrés ;
1ers langages de programmation (1960 : Lisp, Cobol, Fortran ; 1964 : Basic)

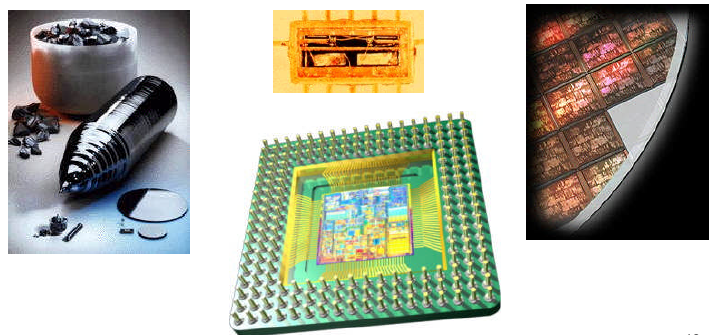

1970-1980 : 3ème génération (micro-électronique), basés sur une puce
(circuit intégré basé sur un microprocesseur) intégrant des milliers de
transistors ; 1ers ordinateurs personnels;
1er systèmes d'exploitation multi-utilisateurs : Multics (1969), Unix (01/01/1972)
1971 : Arpanet (ancêtre d'internet)
1972 : Intel sort le 8008 (8 bits, 200 KHz, 3500 transistors)
1974 : François Moreno invente la carte à puce
1980-1990 :
- 4ème génération (puce intégrant des centaines de milliers de transistors)
- ordinateurs personnels ; périphériques (souris, CD-ROM, ...) ; internet
- 1980 : une branche de IBM adopte le futur MS-DOS (développé,
abandonné, et vendu à MicroSoft par une autre branche de IBM)
→ monopole des logiciels de Microsoft sur la machine la plus vendue
- 1991 : Linus Torvalds créé Linux en ré-écrivant/allégeant le noyau d'Unix
2. Historique et analyse
1990-... :
- parallélisme (dansl e microprocesseur, plusieurs microprocesseurs
- mémoires
- WWW (1990 : réseaux de documents liés par des liens hypertextes;
ce "Web" est différent de internet qui, lui, est un réseau de
communication via des câbles, des ondes, ...)
- début de la fusion de l'informatique, des télécommunications et
du multimedia (1999 : iBook).
20ème siècle : siècle de la physique, chimie, ... et de l'informatique
21ème siècle : siècle de la physique, biologie, ... et de l'informatique ;
ordinateur électronique+photonique+quantique+biologique ?
À lire : "Informatique naturelle", "Ordinateur biologique", e.g., à ADN [1, 2]
1965 : Gordon Moore remarque que "le nombre de transistors intégrables
sur une puce de circuit intégré double tous les 18 (à 24) mois"
→ loi de Moore ("loi/observation empirique" : vérifiée de 1971 à 2021) : la puissance des nouveaux microprocesseurs (pas celle de leurs CPUs)
et la capacité des nouvelles mémoires
doublent tous les 18 mois au plus (entre 12 et 18 mois).
La progression s'affaiblit et cette loi est prévue ne plus être vraie en 2025
(mais, pour les évaluations, c'est l'énoncé ci-dessus qui est à retenir).
Allez sur Wooclap (depuis
"ao1wooclap" sur la
page Moodle du cours)
pour la question d'évaluation suivante (1 seule réponse à sélectionner) : Selon la loi de Moore, la puissance des microprocesseurs ... A) quadruple tous les trois ans (environ / au plus)
B) quintuple tous les trois ans (environ / au plus)
C) double tous 9 mois (environ / au plus)
D) triple tous 18 mois (environ / au plus)
E) aucune des 4 dernières réponses n'est juste
Plan de la section 3 (Numération) de la partie 1
3.1. Définitions (rappel)
3.2. Codes numériques
3.2.1. Entiers positifs
3.2.1.1. Changement de base
3.2.1.2. Énumération
3.2.1.3. Addition
3.2.1.4. Unités
3.2.2. Entiers signés en binaire
3.2.3. Nombres fractionnaires en binaire
3.3. Codes non numériques (pour décimaux, caractères, ...)
("non numérique" dans le sens "non basé sur la numération positionnelle")
3.3.1. Codes pour caractères
3.3.2. Sérialisation des caractères : endianisme
3.4. Avantages du numérique par rapport à l'analogique
Sur Wooclap, pour évaluer votre compréhension des notions du plan ci-dessus
(rappel : 1 seule réponse juste) : La numérisation est la représentation ... A) d'un chiffre (seulement)
B) d'une donnée avec un code numérique (seulement)
C) d'une donnée avec un code numérique et non numérique
D) d'une donnée avec, possiblement, un code non numérique
E) d'une donnée avec un nombre (i.e. un code numérique ou non numérique)
F) les 2 dernières réponses sont justes
3.1. Numération – définitions (rappel)
Chiffres [digit] :
symboles principaux utilisés dans les nombres
(il existe d'autres symboles commme le point décimal ou la virgule décimale).
Numérisation :
représentation d'une donnée avec un nombre
(i.e. un code numérique ou non numérique).
avec 10 symboles différents (e.g., chiffres de 0 à 9).
Représentation en base 2 (binaire) :
avec 2 symboles différents
(e.g., 0 et 1, vrai et faux, ouvert et fermé, 0 volt et 5 volts).
431,012 n'a aucun sens ('4' et '3' ne sont pas des symboles de la base 2).
Bit (contraction de "binary digit") :
0 ou 1. N'utilisez pas l'abréviation "b"
car "octet" [byte] (8 bits) est abrévié par "o", "B" ou "b" (d'où l'ambiguïté).
Dans ce cours, "bit" n'est jamais abrévié.
Octet [byte] :
groupe de 8 bits. Dans ce cours, l'abréviation "B" n'est pas utilisée.
1ère méthode : décomposer en puissances de 2 (e.g., 8 = 23)
comme dans l'exemple ci-dessus
1210 = 810 + 410 + 0 + 0
= 1*23 + 1*22 + 0*21 + 0*20
= 11002
2ème méthode :
diviser par deux jusqu'à arriver à 0 et noter les restes :
12 div 2 = 6 (reste : 0); 6 div 2 = 3 (reste : 0) ;
3 div 2 = 1 (reste : 1);
1 div 2 = 0 (reste 1).
Suite des restes, de droite à gauche → 11002
Vous devez utiliser la 1ère méthode : elle est plus pratique et plus générique.
Connaissez au moins les puissances de 2, 8 et 16 suivantes :
Cette table est à comprendre (pas à apprendre/copier → contre-productif).
Convertir en binaire de l'octal ou de l'hexadécimal
– ou tout autre nombre d'une base b qui est une puissance de 2 –
se fait par groupe de b bits, en partant du bit de poids le plus faible.
Exemples, sachant que 8 = 23 (-> groupes de 3 bits) et 16 = 23 :
1011012 = 101'1012 = 558
1011012 = 10'11012 = 2D16
Pour convertir des nombres entre des bases puissances de 2,
il est donc souvent plus rapide de passer par le binaire.
Sur Wooclap : 223 est égal à ...
A) 118
B) 910
C) 135
D) les 3 dernières réponses (sont justes)
E) aucune des 4 réponses précédentes (n'est juste)
Sur Wooclap : FA8216 est égal à ...
A) 7650108 B) 1752028
C) 1762028
D) 1751028 E) aucune des 4 réponses
3.2.1.2. Entiers positifs – énumération
(cette page est – pour vos notes dans ce cours d'AO – la plus importante
de ce cours car de nombreuses questions de ce cours sont
directement ou indirectement liées à cette page)
Avec 1 bit (→ avec 1 chiffre en base 2),
on peut représenter 21 entiers : 0 et 1.
Avec 2 bits, on peut représenter
22 entiers :
002, 012, 102, 112.
Avec 3 bits, on peut représenter
23 (= 8) entiers : 0002, ... 1112.
Cf. page suivante pour 4 bits.
Avec n bits, on peut représenter 2n entiers positifs
(preuve : 2n+1 bits →
les 2n possibilités des n bits * les 2 possibilités du
bit supplémentaire → 2n+1 entiers
→ formule respectée au rang n+1)
→ 2n adresses :
2n cases mémoires ("mots") peuvent être adressées. Exemple d'application : avec un bus/registre d'adresse de n bits, on peut
avoir 2n adresses et donc adresser 2n "mots" (cases mémoire).
En base 10,
avec 1 chiffre, on peut représenter 101 entiers : 0 à 9,
avec 2 chiffres, on peut représenter 102 entiers : 0 à 99,
avec n chiffres, on peut représenter 10n entiers positifs :
0 à 10n - 1.
Dans une base b, avec n chiffres, on peut représenter de 0 à bn - 1.
En base 2, avec 3 chiffres, on peut représenter de 000 à 23-1
= 710 = 78 = 1112
= 1'0002 - 1 = 108 - 1
En base 16, avec 4 chiffres, on peut représenter de 0000 à 164-1 = 6553510 = FFFF16
= 1111'1111'1111'11112
= 1'0000'0000'0000'00002 - 1
= 216 - 1.
Ces notions sont évaluées plus de 50 fois dans ce cours (TDs, questions, ...).
Malgré cela, une bonne partie de vos prédécesseurs des années passées
n'y ont pas prêtés attention et leur taux de réussite pour les questions
relatives à ces notions est resté faible.
3.2.1.3. Entiers positifs – énumération
Comme illustré dans la page précédente, (les adresses d')une mémoire se
représente(nt) souvent avec le plus grand nombre en haut. C'est la convention
dans ce cours. Pour les tables de vérité, c'est souvent l'inverse (elles seront
utilisées dans les parties 3 et 4 du cours).
Dans les deux cas, la technique d'énumération est la même.
Ci-dessous : 5 exemples, de "avec 0 bit" jusqu'à "avec 4 bits",
avec les plus grands nombres en bas.
Notez que chaque exemple se construit en reprenant le précédent 2 fois
(d'où le nombre total de 2nombreDeBits entiers/lignes/... dans chaque exemple) :
une fois en le préfixant par des "0", une fois en le préfixant puis par des "1".
1) dans une base B, avec N chiffres,
on peut représenter les entiers positifs de 0 à ...
A) BN - 1 B) BN
C) NB - 1
D) 2B E) aucune des 4 dernières réponses
2) En base 16, avec 2 chiffres, le nombre/mot le plus grand (ou l'adresse
la plus grande) qui peut être représenté(e) est ...
A) 256 B) 216 C) 511
D) 44 - 1 E) aucune des 4 autres réponses
Les notions liées à la numération sont suffisamment simples pour
i) être communicables/explicables via des égalités, et ii) être aussi des moyens
de communiquer des sens de l'égalité utilisée et de symboles liés à l'égalité.
Par exemple, le texte en police à chasse fixe ci-dessous pourrait être envoyé à
des "agents intelligents" (matériels ou logiciels, terriens ou extraterrestres) pour leur
leur communiquer des sens de "=", de symboles pour la numération positionnelle en
différentes bases, de symboles pour la numérotation romaine, de symboles de groupements.
Les messages envoyés par le SETI à d'éventuels extraterrestres intelligents,
dont le message d'Arecibo et le
message de Dutil et Dumas
(explication pointée par ce lien)
envoyés en 1999 sont bien plus compliqués.
Pour montrer sa compréhension/interprétation des notions de ce texte (ce message),
un lecteur de celui-ci pourrait par exemple émettre le message suivant.
Si les registres ou mots-mémoire d'une machine sont de
1 octet [byte] (8 bits),
comme X+Y doit normalement s'étendre sur 9 bits,
le processeur ne conserve que 0110'10112 mais
signale au programmeur un "dépassement de capacité" [overflow].
Notes :
1) dorénavant, les réponses proposées pour les questions d'évaluation
sur Moodle sont automatiquement mélangées, lorsque possible ;
2) suivant le temps restant, les questions suivantes sont à effectuer
maintenant ou au début du 1er TD.
Sur Wooclap :
(BF16 + 0001'11102) est égal à ...
A) 1110'11012
B) 1111'11012
C) 1101'11012
D) 1101'11112 E) aucune des 4 dernières réponses
Sur Wooclap :
(128 + 116) est égal à ...
A) 11112 B) 1113
C) 1116 D) 1117 E) aucune des 4 dernières réponses
1000 Ko (106 octets)
ou bien 1024 Ko (220 octets)
* fichier généré par un appareil photo numérique : entre 0,2 et 6 Mo
(→ stockable en 0,1 à 0,6 Mo avec peu de perte de qualité).
* Taille d'une base de donnée de 100 employés ne contenant que leurs
noms, prénoms, dates de naissance et numéros de S.S. : 0,006 Mo.
* Taille d'un fichier contenant la chaîne de caractères "Hello World!" :
12 caractères UTF-8 (→ 12 octets) en texte pur, au moins 28 en HTML,
au moins 4900 en PDF, au moins 19450 en MS Word.
* Taille du Petit Robert (dictionnaire de ~2600 pages) : ~22,5 Mo.
1 Giga-octet (Go) =
1000 Mo (109 octets)
ou bien 1024 Mo (230 octets)
* Taille d'un film actuel (au format mp4 ou flv) de 2 heures : ~1 Go ou moins.
* Taille d'une mémoire principale (MP) d'ordinateur portable : 32 ou 64 Go.
* Pour stocker les noms de 8 milliards de personnes : 500 Go.
1 Tera-octet (To) =
1000 Go (1012 octets)
ou bien 1024 Go (240 octets)
* Taille d'un disque dur d'ordinateur portable : entre 250 Go et 1 To.
* Texte brut de tous les livres écrits jusqu'à nos jours :
~200 To.
1000 Zo (1024 octets)
ou bien 1024 Zo (280 octets).
3.2.1.4. Entiers positifs – unités
Pour plus de détails, lisez le chapitre "La déferlante des octets" (pp. 20-27) du
"journal du CNRS No262, nov.-dec. 2012". La figure ci-dessus en est extraite.
En 2010, Eric Schmidt (PDG de Google de 2001 à 2011) affirmait :
Tous les deux jours, nous produisons autant d'informations que
nous en avons générées depuis l'aube de la civilisation jusqu'en 2003.
Exemple : représentation en binaire de
+7 (= 01112) et de -7 (= ????2)
Trois méthodes principales
(que nous allons voir et qui donnent des résultats différents) :
Représentation du signe et de la valeur absolue
Représentation par complément à 2
Représentation par complément à 1
Avec ces 3 méthodes, le bit le plus à gauche est toujours
1 pour un entier négatif et 0 pour un entier positif.
3.2.2.1. Entiers signés – représentation par "signe et valeur absolue"
Le bit le plus à gauche représente le signe (0 : positif; 1 : négatif).
Les autres bits représentent la valeur absolue de l'entier signé.
Peu utilisé car avec cette méthode
1 bit est spécialement dédié au signe, ce qui fait que
- cette méthode est moins compacte que les autres méthodes,
- les additions et multiplications sont plus compliquées
+0 et -0 sont encodés différemment. E.g. :
+0 = 0002(entier positif sur 3 bits)
+0 = 00002(entier positif sur 4 bits) -0
= 1002(entier négatif avec repr. par signe et valeur absolue sur 3 bits) -0
= 10002(entier négatif avec repr. par signe et valeur absolue sur 4 bits)
+4 = 1002(entier positif sur 3 bits)
+8 = 10002(entier positif sur 4 bits)
De manière générale (pas seulement pour cette sous-section), une suite de
bits (ou de chiffres) ne peut être interprétée par l'homme ou la machine tant
que son type (e.g., entier, caractère(s), nombre fractionnaire avec
représentation par virgule flottante, image au format JPEG, ...) et le nombre de
bits utilisés ne sont pas précisés par ailleurs (e.g., via le typage de variables
dans programme et les sortes d'encodage utilisés par chaque machine pour
chaque type).
Dans ce cours, ces précisions sont données via le contexte (titre de la section,
sujet de l'exercice, ...) et/ou dans les indices comme ci-dessus.
Si un nombre est en base 10 ou s'il s'agit d'un entier positif, il est optionnel de
préciser cela : ce seront des précisions "par défaut".
De manière similaire, pour les entiers positifs il est inutile de préciser le
nombre de bits.
Pour les nombres négatifs, le nombre de bits sera supposé être celui impliqué
par le nombre de chiffres utilisés dans ces nombres.
Ainsi, dans les exemples ci-dessus, les parties en italique sont facultatives.
3.2.2.2. Entiers signés – représentation par complément à 2 ou à 1
Soit x un entier positif qui nécessite au moins n bits pour sa représentation en binaire,
"bin" une fonction qui renvoie la représentation binaire d'un nombre, complément_à_2(x) le complément à 2 de bin(x)
qui peut être utilisé pour représenter -x en binaire, et complément_à_1(x) le complément à 1 de bin(x)
qui peut aussi être utilisé pour représenter -x en binaire complément_à_2(x) = bin(2n - x)
= bin((2n - x - 1) + 1)
= bin(2n - 1 - x) + 1 = complément_à_1(x) + 1
Complémenter à 1 revient à changer tous les 0 en 1, et vice versa.
Exemples sur 4 bits (résultats différents avec 3 bits ou 5 bits) :
complément_à_2(110) = complément_à_1(00012) + 1
= 11102(complément à 1 sur 4 bits) + 1
= 11112(complément à 2 sur 4 bits) = -110(complément à 2 sur 4 bits)//note : 11112 = 1510(entier positif)
complément_à_2(710) = complément_à_1(01112) + 1
= 10002(complément à 1 sur 4 bits) + 1
= 10012(complément à 2 sur 4 bits) = -710(complément à 2 sur 4 bits)//note : 10012 = 910(entier positif)
complément_à_2(810) = complément_à_1(10002) + 1
= 01112(complément à 1 sur 4 bits) + 1
= 10002(complément à 2 sur 4 bits) = -810(complément à 2 sur 4 bits)//note : 10002 = 82(entier positif)
Pour le "complément à 2" (complément arithmétique ; cf. notes ci-dessus),
comme pour le "complément à 1" (complément restreint ou logique),
soustraire deux termes <=> additionner le premier terme au complément
(arithmétique/logique).
3.2.2.2. Entiers signés – représentation par complément à 2 ou à 1
Ainsi : -0 = 1112(complément à 1 sur 3 bits)
= 0002(complément à 2 sur 3 bits)
En complément à 2 sur n bits, un dépassement au delà de n bits est
ignoré.
En complément à 1 sur n bits, un dépassement au delà de n bits est
ajouté au résultat (dépassement causé par une addition).
Plus généralement, avec n bits, n bits, en "complément à 2", on peut représenter
des entiers signés compris entre
-(2n-1) et (2n-1-1).
Mais, avec n bits, en "signe + valeur absolue" et "complément à 1", on ne
peut représenter que des entiers signés compris entre
-(2n-1-1) et (2n-1-1),
i.e., entre (-2n-1+1) et (2n-1-1).
Sur Wooclap :
Que représente 111112(complément à 2 sur 5 bits) ?
A) -110 B) -010
C) -1510 D) +3110 E) aucune des 4 dernières réponses
Quelle "expression sur les bits en C" calcule la puissance de deux maximum
qui divise un entier quand les entiers signés utilisent un complément à deux ?
3.2.3. Numération – nombres fractionnaires en binaire
La virgule d'un nombre peut être représentée (virtuellement) et gérée en
virgule fixe (→ nombre
fixe de chiffres après la virgule,
e.g., traitement de N comme un nombre entier) ->
gestion par le
programmeur des traductions, tronquage, débordement de capacité, ...
La virgule d'un nombre N peut être représentée (virtuellement)
et gérée en virgule flottante, sous la forme
N = M * BE, B étant appelée la base, M la mantisse et E l'exposant.
En binaire, la représentation de E et M est généralement par
"signe et valeur absolue" (mais pas dans le format IEEE 754) et M est souvent normalisée afin qu'un certain bit soit toujours à 1 (ceci permet
de ne pas le représenter physiquement – i.e. de ne pas le stocker –
et donc d'utiliser ce bit autrement afin d'augmenter la précision) :
au format IEEE 754 (cf. page suivante), le bit de signe est séparé de
la mantisse, l'exposant est biaisé pour être positif, et "M = 1,..."
Exemples de conversions pour avoir "M = 1,..." :
0,012 = 12 * 2-2
8,2510 = 1000,012 = 1,00001 * 23
-6,62510 = - 1,1010102 * 22
(le '1' en italique n'est pas représenté)
dans le TD (uniquement), on doit avoir 0,5 =< M < 1,
-> -6,62510 = - 110,1012
= 1,1010102 * 23
Multiplication : ajout des exposants et multiplication des mantisses. Division : soustraction des exposants et division des mantisses. Addition : addition des mantisses avec des exposants de même valeur. Soustraction : soustraction des mantisses avec des exposants de même valeur.
Représentation en virgule flottante (suite)
Représentation des réels normalisée au format IEEE 754 → 3 choix :
sur 32 bits (8 bits pour E, 1 bit pour le signe de M, 23 bits pour |M|)
sur 64 bits (2 * plus précis : 1 bit de signe, 11 bits pour E,
52 bits pour |M|)
sur 80 bits (précision étendue).
Plus précisément, E est appelé "exposant réel". Ce qui est stocké (sur n bits)
est appelé E', l'exposant "biaisé". Généralement, E' = E + (2n/2 -1) pour que
E' soit un nombre positif (→ 1 seule méthode d'encodage). E.g., sur 8 bits, le biais, 2n/2 - 1= 127, les valeurs possibles de E vont de -127 à 128
(→ palette équilibrée de nombres positifs et négatifs ; cf. TD) et les valeurs possibles de
E' sont entre 0 et 255 (on dit que E' est biaisé à 127). Note : dans la correction
du TD, un biais de 128 (au lieu de 127) est utilisé, ce n'est pas usuel. Pour les
QCMs, le biais sera de 2n/2 - 1 (donc 127 lorsque E est sur 8 bits).
Quand E' est sur 11 bits, il est aussi courant qu'il soit biaisé à 1023.
Dans les programmes, les "flottants" sont des représentations des réels.
Leur précision étant limitée, les opérations sur les flottants peuvent être
fausses (e.g., "0,2 + 0,3 = 0,5" est faux dans les flottants) et ceci conduit à
des bogues [bugs] →
"Écran Bleu de la Mort" de Windows,
explosion de la 1ère fusée Arianne 5, ... ;
cliquez ici pour un peu de théorie.
Il faut donc être prudent : ordonner/simplifier les opérations pour réduire les
erreurs et gérer l'accumulation des erreurs ou prouver que le programme
n'en génère pas (-> enseignements dans les années suivantes).
Exemple de question d'évaluation : Dans une gestion normalisée de
nombres en "virgule flottante" sous la forme M * BE, ... A) au moins un nombre à gauche de la virgule est toujours représenté
physiquement (→ stocké) dans la mantisse
B) la représentation de E et M se fait généralement(mais pas dans le
cas où le format IEEE 754 est utilisé) par "signe et valeur absolue" C) l'exposant est biaisé à 128 si représenté sur 8 bits au format IEEE 754
D) les 3 dernières réponses E) aucune des 4 dernières réponses
3.3. Numération – codes non numériques
("non numérique" dans le sens "non basé sur la numération positionnelle")
Les codes sont soit numériques, soit non numériques.
Nous venons de voir des codes numériques pour des nombres.
Les codes non numériques sont basés sur des tables.
Ils peuvent être pour des décimaux, des caractères, ...
Il existe de nombreux codes binaires non numériques pour décimaux.
En voici quelques uns.
4 bits pour chaque digit décimal.
Exemple : 12910 = (0001 0010 1001)BCD
Entrées-sorties faciles mais opérations arithmétiques compliquées
(e.g., pour l'addition, il faut ajouter 6 chaque fois que le résultat est
supérieur à 9).
Excédent-3 :
comme DCB mais, pour simplifier les opérations arithmétiques,
+3 (= 112) est ajouté à chacun des groupes de 4 bits.
Code 2 dans 5 :
codage sur 5 bits, avec exactement 2 bits ayant la
valeur 1 pour permettre la détection d'un nombre impair d'erreurs.
Exemple : 12910 = 00101'00110'11000code2dans5
Code biquinaire (un autre code pour la correction d'erreur) :
codage sur
7 bits, avec exactement 1 bit à 1 dans les 2 positions de gauche et
exactement 1 bit à 1 dans les 5 positions de droite.
Exemple de question d'évaluation : Le code biquinaire ... A) est un code non numérique B) est un code sur 5 bits
C) a exactement 2 bit à 1 dans les 2 positions de gauche
D) les 3 dernières réponses E) aucune des 4 dernières réponses
3.3.1. Numération – Codes pour caractères
Voici quelques codes binaires non numériques pour caractères
– alphanumériques (A..Z, a..z, 0..9), spéciaux (?,!, @, ", ...), etc. – :
ASCII
[American Standard Code for Information Exchange] (7 bits)
Page intéressante mais qu'il n'est pas obligatoire de lire :
1
UNICODE – ISO/IEC 10646 (UTF-8, UTF-16, UTF-32 ;
format textuel : UTF-64) : 221points de code (cf. Wikipedia :
"Unicode",
"code point",
"code unit",
"caractère abstrait",
par opposition à "glyphe", et
leurs raisons d'être) via 24+1 [0-1016]
"plans"
de 216 [0-FFFF16] codes),
e.g. U+00C7 pour 'Ç',
plus qu'assez pour pour chaque caractère de chaque langue du monde.
Adopté par les standards récents et tous les systèmes d'exploitation.
Quelques sous-catégories de UNICODE :
UTF-8 [Unicode Transformation Format] (→ 97% des pages Web)
1 octet pour représenter les 127 caractères
Ascii → [00-7F]16
2 octets pour un point de code des caractères [80-07FF]16.
E.g., pour
'é' (U+00E9; donc même si 1 octet suffirait : 1110'10012) :
110(="début de 2 octets")0'0011
10(="la suite")10'10012 = C3 A916
→ constante 0xC3A9 en C, chaîne de caractères "\xC3A9" en C et JS
3 octets pour [0800-FFFF]16 ; 4 octets pour [1000-10FFFF]16.
→ Codes de tailles variables ; en programmation, usage d'un type
"Wide_character"
(e.g. wchar_t en C) et de fonctions travaillant sur
ces types, e.g., en C,
wcschr au lieu de
strchr ;
UTF-16, utilisé par Java et Windows
2 octets pour les 216 caractères du plan 0
(→ hors langues d'Asie)
2 autres octets pour les autres caractères ;
UTF-32 (sur 32 bits), utilisé par de nombreux systèmes Unix,
221 codes même si 232 aurait été possible.
Exemple de question d'évaluation : L'Unicode ... A) est un code numérique B) inclut le code ASCII et le code EBCDIC
C) inclut les langues d'Asie dans sa sous-catégorie UTF-16
D) les 3 dernières réponses E) aucune des 4 dernières réponses
(stockage par le petit bout, en mémoire vive) : stockage
des octets (d'une valeur multi-octets) dans l'ordre croissant des poids, i.e., les
bits, octets et mots de poids les plus faibles se situent en 1er dans la mémoire,
"en haut (et/ou à gauche)", aux adresses les plus hautes, donc inversement à
une lecture de gauche à droite de la valeur hexadécimale. Exemple : pour le
caractère U+8F (caractère Unicode dont le code hexadécimal est 8F16), le
premier octet stocké en mémoire est F et le second est 8.
C'est le cas dans les microprocesseurs de Intel ou pour UTF-16LE.
stockage des octets dans l'ordre inverse des poids, i.e.,
les bits, octets et mots de poids les plus forts se situent en 1er dans la
mémoire, "en haut (et/ou à gauche)", aux adresses les plus hautes, comme
dans une lecture de gauche à droite de la valeur hexadécimale.
C'est le cas dans les microprocesseurs de Motorola, pour UTF-16BE ou après
le caractère U+FEFF.
Sur Wooclap : À quoi réfère l'expression "little-endian" ? A) à une méthode qui consiste à commencer par "le petit bout"
B) au stockage des octets (d'une valeur multi-octets) dans l'ordre des poids
C) au stockage des octets normalement utilisé après le caractère UTF-16LE
D) les 3 dernières réponses
E) aucune des 4 dernières réponses
3.4. Avantages du numérique par rapport à l'analogique
Facilité d'implémentation
(0 et 1 : ouvert et fermé, 0 volt et 5 volts, ...).
Fiabilité
(signal facile à distinguer : 2 états seulement à distinguer,
pas des centaines de valeurs proches les unes des autres) :

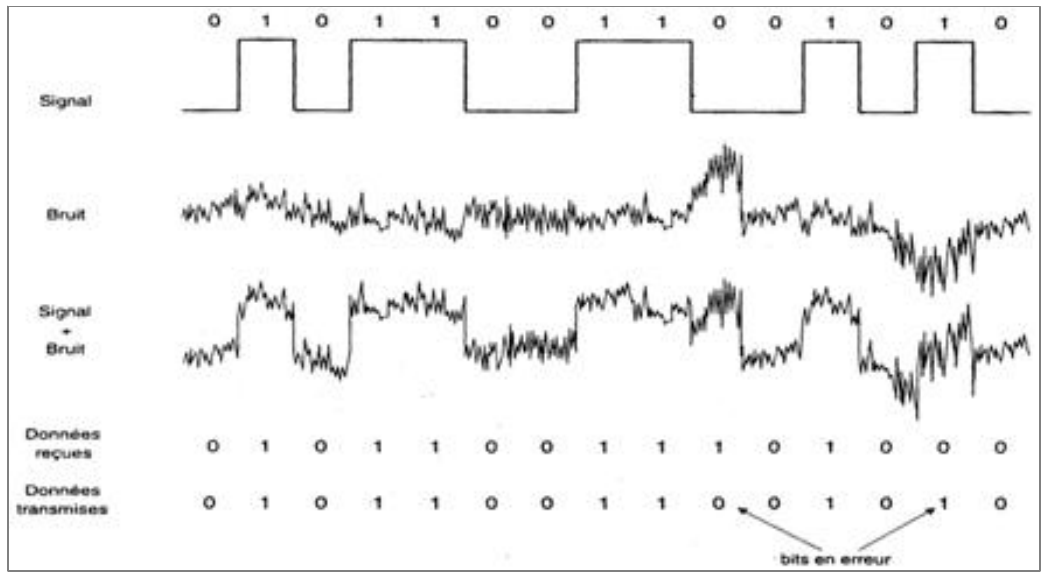

peu de déformations du signal dues au magnétisme, à la chaleur, ...

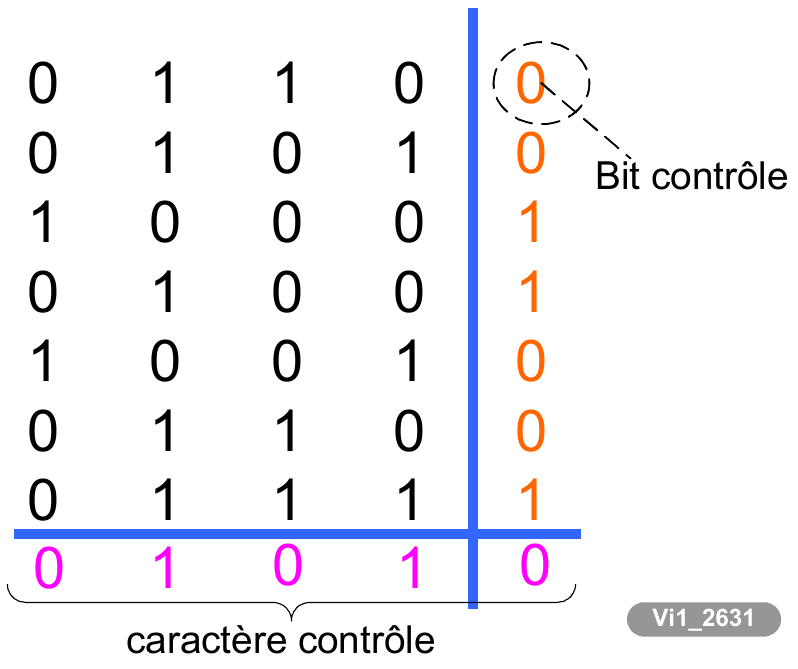

possibilité de codes détecteurs/correcteurs d'erreur ; exemple :
Mais les entrées-sorties des processeurs sont en analogique
→ nécessité de convertisseurs entre numérique et analogique.
Sur Wooclap : Les avantages du numérique par rapport à l'analogique sont ... A) sa facilité d'implémentation B) sa fiabilité
C) sa faible sensibilité aux déformations du signal dues au magnétisme
D) ses possibilités supplémentaires de manipulation
E) les 4 autres réponses
Un domaine impliquant nécessairement de l'encodage en binaire est ...
A) la numérisation B) l'informatique
C) l'architecture des ordinateurs
D) les 2 dernières réponses E) aucune des 4 autres réponses
3.4. Avantages du numérique par rapport à l'analogique (suite)
4. Tout ou partie du TD pour la partie 1 du cours d'AO
Si la section "3.2.1. Entiers positifs" de la partie 1 n'est pas finie,
ce TD commencera par finir cette section.
Il y aura en fait 2 "TDs réels" pour ce "TD pour la partie 1" (et, durant ceux-ci,
quelques questions Wooclap via "ao1wooclap" sur Moodle).
Pour chaque exercice (question Wooclap ou pas), un étudiant passera au
tableau pour l'effectuer et l'exercice sera corrigé au tableau.
I. Exemples de questions de contrôle pour le début du 1er TD réel
Un exemple de chiffre ni octal ni binaire est ...
a) 0 b) 2 c) 5 d) 8 e) aucune des autres réponses
Quel est le plus grand chiffre (en base 10) entre 1 et 20 (inclus) ?
("plus grand": supérieur dans l'ordre des entiers naturels,
e.g., 1 est plus grand que 0)
1010 est égal à ...
a) 11002 b) 10102 c) 118 d) 1116 e) aucune des autres réponses
101012 est égal à ...
a) 2110 b) 2310 c) 1716 d) 2116 e) aucune des autres réponses
L'addition des représentations en base 2 de 2510 et 1410 donne ...
Exprimer dans les bases suivantes le nombre de minutes dans
"1h04min" (1 :04) : 10, 60, 30, 2, 8, 16.
4. Tout ou partie du TD pour la partie 1 du cours d'AO (suite)
II. Exemples de questions de conversion/calcul
(si cela n'a pas encore été fait, le début de la section 3.2.3 et la section 3.2.2 seront
présentées ; les questions après la 7.a sont optionnelles )
Exprimer en binaire, en octal et hexadécimal les nombres réels
suivants : 32,625 et 128,75.
Convertir en décimal les nombres suivants, la base étant indiquée en
indice : DADA,C16, 270,148 et 11011,011112
Donner, sur 8 bits, les représentations "signe + valeur absolue",
"complément à 1" et "complément à 2" des valeurs décimales
suivantes : -32 et -128.
Faire, en binaire puis en décimal, l'addition de 0018 à 3778 puis de
1778 à 2008, en supposant tout d'abord que 3778 et 2008 sont des
représentations sur 8 bits en complément à 1 de nombres négatifs, puis
en supposant que ce sont des représentations sur 8 bits et en complément
à 2 de nombres négatifs.
On dispose d'une machine où les nombres réels sont représentés sur
32 bits (numérotés de droite à gauche de 0 à 31) avec :
- une quantité fractionnaire sur 23 bits (les bits 0 à 22) correspondant
à la mantisse m normalisée (0,5 =< m < 1) ;
- un exposant biaisé, représentant une puissance de 2, codé sur
8 bits (les bits 23 à 30) ;
- un bit pour le signe de la mantisse (0 si m >= 0, 1 si m < 0).
Donner, sous la forme ±a * 2b (a et b décimaux), la valeur qui
correspond aux 32 bits suivants (sous forme octale) : 27632000000.
4. Tout ou partie du TD pour la partie 1 du cours d'AO (suite)
La représentation des nombres réels correspond à celle décrite
précédemment, sauf que le premier bit de la mantisse normalisée,
premier bit qui est donc toujours à 1, n'est pas représenté sur la
machine. Cet artifice complique un petit peu les manipulations mais
permet de gagner en précision.
Donner, sous forme octale, la représentation, sur une telle machine,
des nombres décimaux suivants : 278 et -6,53125.
Soit une machine où les nombres réels sont représentés sur 12 bits,
numérotés de droite à gauche de 0 à 11, avec :
- une mantisse m normalisée (0,5 =< m < 1) sur 7 bits (les bits 0 à 6) ;
- un exposant biaisé, représentant une puissance de 2, codé sur
4 bits (les bits 7 à 10) ;
- un bit pour le signe de la mantisse (le bit 11).
a) Trouver l'intervalle fermé des valeurs strictement positives
représentables sur cette machine. Les bornes seront mises sous la
forme ±a * 2b , a et b étant des entiers décimaux. Simplifier autant
que possible.
b) Mettre sous la forme ±a * 2b, où a et b sont des entiers décimaux,
les 2 nombres réels suivants donnés sous forme hexadécimale :
X=AE8 et Y=9DO.
c) Calculer Z = y - X. Mettre le résultat sous la forme ±a * 2b, entiers
décimaux, en simplifiant au maximum.
d) Donner, sous forme octale, la représentation correspondant au
nombre décimal suivant : -32,625.
Que représente en décimal l'information 377240000008 si on la
considère comme un nombre entier, en complément à 1,
en complément à 2 et comme un nombre réel, avec une
représentation analogue à celle décrite dans l'exercice 7 ?
